一、 產品概述
本儀器是根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外先進技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研制而成的。
本儀器主要用于現場多條電纜的準確識別，以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造成的重大停電事故或人身安全事故，大大提高施工、維修效率，是普通電纜識別儀的升級換代產品。本儀器采用市電或者干電池工作，體積及小，重量輕，采用柔性線圈采樣，更方便現場操作使用！
二、主要功能特點
1、采用柔性線圈采樣，便于在電纜縫隙操作
2、方向、幅度雙判斷識別準確無誤
3、帶電電纜識別，停電電纜識別二合一
4、儀器采用干電池(或交流220V)工作，安全、簡便
5、大識別鉗口適合各種電纜
操作極為簡單
6、指示清楚直觀
7、主、輔件便攜、美觀、手感好
8、信號輸出頻率可調
9、接收機靈敏度可調
10、整機體積小、重量輕
儀器占地面積小于A4紙
11、超強的抗干擾能力
12、電纜接地電阻范圍寬
三、主要技術指標
1、測試鉗口閉合時內徑≥125mm
2、測試鉗口打開時內徑≥140mm
3、柔性線圈直徑≥200mm
4、輸出脈沖電流峰值≤120A
5、輸出脈沖電壓峰值≤1000V
6、識別儀信號源使用4節5號堿性
7、電池連續工作時間≤4小時
8、接收器使用 9V 層疊電池（每節電池連續工作時間≤8h）
9、整個回路電阻（含兩端接地電阻）≤100Ω
10、識別方式：以表針擺動方向或擺動幅度來判斷
11、儀器重量：約3.8kg
12、儀器外形尺寸：300×200×200
四、工作原理
將4節干電池經電子技術變換為識別所需的大功率特殊信號，此信號通過專用發射鉗或者直連加在待識別帶電電纜的一點，根據電磁感應原理，在該電纜沿線必然產生與發射信號規律一致的感應信號，在測試現場用柔性線圈（羅斯線圈）采樣、放大，逐一檢測現場所有電纜，根據手持接收機指示即可準確找出所加信號之電纜（即待識別電纜）。
五、 儀器組成

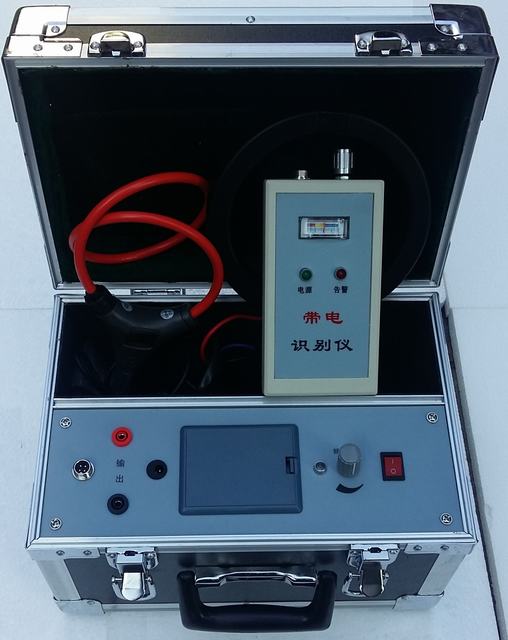

本儀器由識別儀信號源、發射鉗、接收柔性線圈，手持接收機等組成
識別儀信號源面板布局：
1、交流適配器輸入插孔（采用交流輸入時請不要安裝干電池）。
2、輸出插孔：使用時將發射鉗的插棒（連接線）插入，并注意插緊。（如果采用直連法(Q9連線)，則不必使用發射鉗）
3、工作指示燈：閃亮，表示信號源有輸出信號，工作正常。
4、電池盒，安裝4節5號電池。注意要使用堿性大功率電池。
5、“頻率調節”旋鈕：用來調節輸出信號斷續頻率，接收機信號擺動頻率應與此一致。
6、電源開關。請不使用時及時關掉儀器電源。
手持接收機：
1、手持接收機下（上）側有一電位器，可調節接收靈敏度。
2、手持接收機下（上）側有一BNC接口，使用時連接接收鉗（柔形線圈）。
注意：靈敏度以表針左右擺動20-80% 左右為宜。不要太靈敏，以免“打表”！
六、儀器使用注意事項
1、待識別電纜回路電阻越小則信號越強，識別時應確保待識別電纜外鎧兩端可靠接地、連通完好。且整個回路電阻（含兩端接地電阻）≤100Ω。
2、當在待識別電纜的始端頭（或終端頭）夾發射鉗，并距其5m左右卡接柔性線圈通過調整手持接收器幅度調節旋鈕調整表頭指示幅度確認了方向后， 應注意識別過程中柔性線圈不可改變方向，否則肯定會造成表針指示方向的改變， 可能造成誤判！
3、當待電纜絕緣外護套有破損造成中間有接地點時，視其接地電阻值大小會影響接地點后面信號的幅度，可能會造成表頭指示幅度減小甚至沒有，這點應引起足夠的注意！此時必須采用直連法。
4、待識別電纜銅屏蔽層中間有斷開點，或者其兩端接地不可靠不能直接進行準確識別！這是因?yàn)閺脑砩显谶@種情況下識別信號不能有效通過輸出耦合鉗施加到待識別電纜上。此時必須采用直連法。
5、待識別電纜三相不平衡電流過大時接收器面板告警燈亮，提示用戶本儀器在此帶電電纜上無法準確識別。
七、帶電電纜識別使用說明
（注意：連接好柔形接收線圈和手持接收器，則接收器電源指示燈亮）
1. 將發射鉗插棒插進信號源面板輸出孔。
2. 將發射鉗卡在待識別的電纜上，注意必須離帶電部分距離足夠安全。
3. 打開識別儀信號源開關，調節頻率旋鈕，頻率大約一秒一次為宜。
4. 將柔形線圈與接收鉗相連（接收器指示燈亮）。
5. 將接收柔形線圈卡在待識別電纜上。
6. 將接收機靈敏度調至合適位置（由小到大逐步調整，防止打表），且信號擺動頻率和識別儀信號源輸出頻率一致，記下柔性線圈的方向，幅度旋鈕不要再動。再把柔形線圈卡在另外的電纜上，接收器指針擺動方向應該相反。
八、不帶電電纜識別使用說明
1、不帶電耦合法： 如果確認待識別電纜的外鎧及其兩端接地完好、可靠仍可按上述操作，過程和帶電電纜識別一樣（如七所述）。
2、不帶電耦合法：如果擔心待識別電纜外鎧或接地不可靠，可以將發射鉗卡在待識別停電電纜的相線上，這時務必將對應相線的始、終端可靠接大地，同時將待識別電纜始、終端的地線斷開。這樣識別過程和帶電電纜識別一樣（如七所述）。
3、不帶電直連法：將該電纜遠、近端鎧裝與大地?cái)嚅_，將本測試儀輸出線（Q9）紅夾子夾在待測電纜芯線上，輸出線（Q9）黑夾子夾在接地點或地釘上，該電纜對應芯線在遠端與接地點或地釘相連。打開儀器電源開關，把柔形線圈卡在待識別電纜上，接收器指針在本跟電纜的擺動方向應該是唯一的，也就是說卡在別的電纜上時表針擺動方向相反。
4、不帶電直連法：如果是一根短電纜（只有電纜兩端鎧裝接地，中間沒有接地點），將該電纜近端鎧裝與大地?cái)嚅_，將本測試儀輸出線（Q9）紅夾子夾在待測電纜鎧裝上，將輸出線（Q9）黑夾子夾在接地點或地釘上，必須保證遠端電纜鎧裝可靠接地。打開儀器電源開關，把柔形線圈卡在待識別電纜上，接收器指針在本跟電纜的擺動方向應該是唯一的，也就是說卡在別的電纜上時表針擺動方向相反。
九、 注意事項：
1、如果電纜中間外鎧破損，發射鉗卡在電纜外鎧上則可能測試時接收器過了此破損點可能信號很弱、或者沒有信號。如果電纜中間外鎧斷開，發射鉗卡在電纜外鎧上則可能測試時接收器沒有信號。
2、如果接收器告警燈亮，則提示無法識別。
3、識別出待找電纜后，施工前必須用電纜刺扎器進行試扎，以確保安全！！！
4、保持近距離方向確認識別時幅度調節旋鈕位置不變，柔性線圈方向不變；分別測每一根現場電纜，只有在始端（或終端）加有信號的電纜（待
識別的電纜）指針擺幅最大、方向唯一，其它電纜應擺幅較小且方向相反。
