1、設備電源：220V±10%，50Hz±1Hz；
2、設備功率為：3.0KW；絕緣電阻：≥5MΩ。
3、工作氣壓為壓縮空氣：6.5kgf/cm²（須濾去水、油、雜質、過濾精度40um ），壓力波動±10%；現場無腐蝕氣體、液體、爆炸性氣體。
4、工作溫度：0～45℃；相對濕度：20～90%RH。

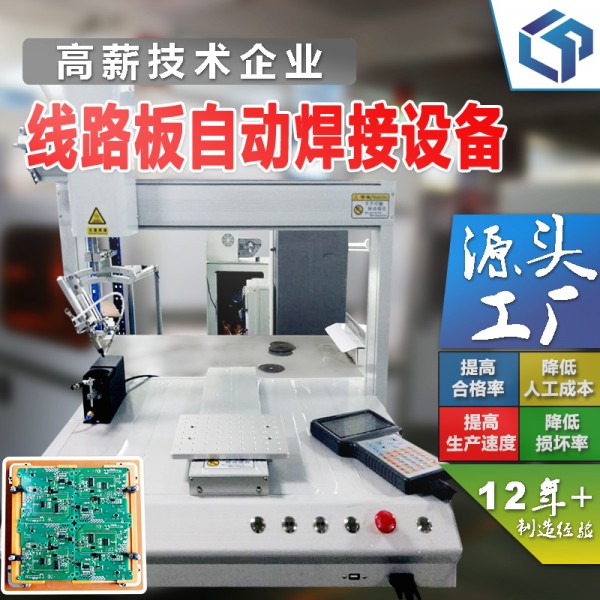

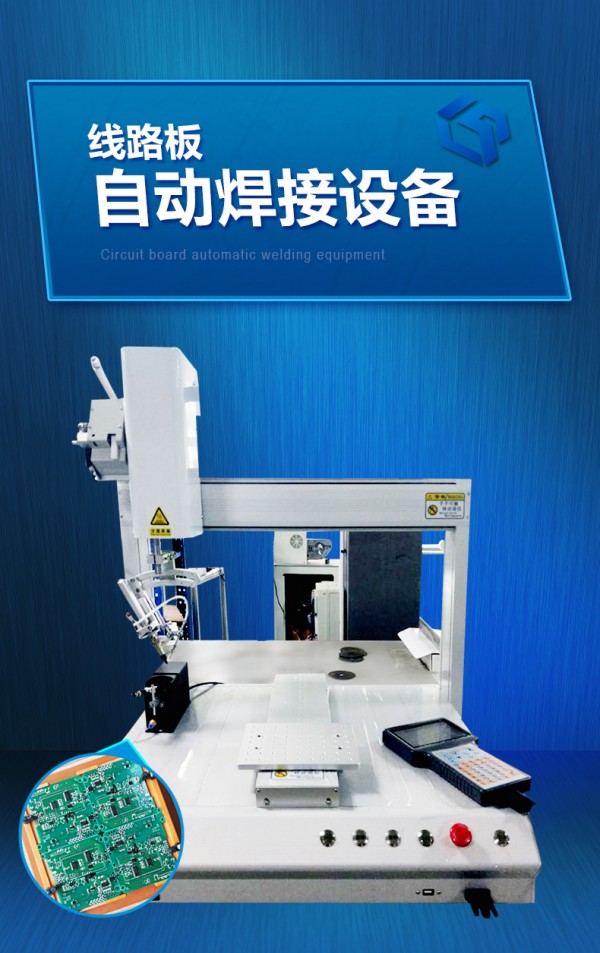

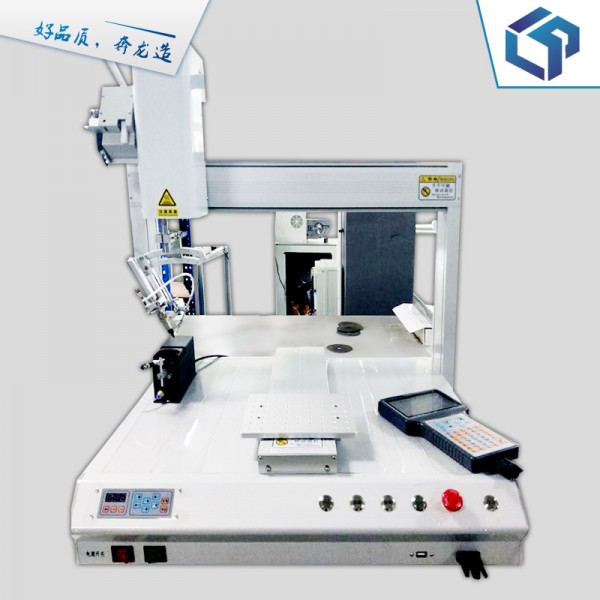

5漏電斷路器磁環線路板自動焊接檢測設備電氣部分采用可編程控制器PLC進行控制整個設備的動作流程，以實現設備的自動運行。通過在線實時數據監控，控制產品的在線生產數據。
6、設備由焊錫機構、檢測機構、不良品標記機構、環形軌道機構、治具搬運機構、治具搬運機構、治具機構、工裝旋轉機構、檢測穿磁環機構、檢測磁環導通機構、檢測磁環預定位機構、焊錫定位機構、錫渣回收機構、治具輸送機構、上料機構、設備機架等組成
7、設備啟動時，先接通氣源，再接通電源，檢查各工位內是否有工件、雜物等，方可啟動。在自動化生產結束時，按下界面的“暫停”按鈕，系統進入自動停止狀態，關閉電源鑰匙開關，電源開關和氣源閥門，完成操作。
8、電控、氣控及操作系統：以日本三菱公司PLC為電氣控制核心、配上西門子合資生產的人性化操作界面；以德國FESTO氣動控制系統為動作執行元件，來共同完成整臺設備控制與操作。
