捷耐特穩壓減壓閥HC200X閥門生產廠家

點擊圖片查看大圖

產 品：	瀏覽次數：692捷耐特穩壓減壓閥HC200X閥門生產廠家
品牌：	捷耐特
單價：	面議
最小起訂量：	1 個
供貨總量：	99999 個
發貨期限：	自買家付款之日起 3 天內發貨
更新日期：	2021-11-13 14:12 有效期至：長期有效

詳細信息

技術參數：

公稱通經	DN32-DN800
公稱壓力	1.0-1.6MPa
適用溫度	0~80℃
適用介質	水、清水
閥體材料	QT450
連接方式	法蘭連接

作用與用途：

調節與控制主閥的出口壓力，確保主閥出口壓力不因進口壓力變化而改變，亦不因主閥出口流量的變化而改變其出口壓力。可用于生活給水、消防系統及工業給水系統。

結構及主要零件材料：

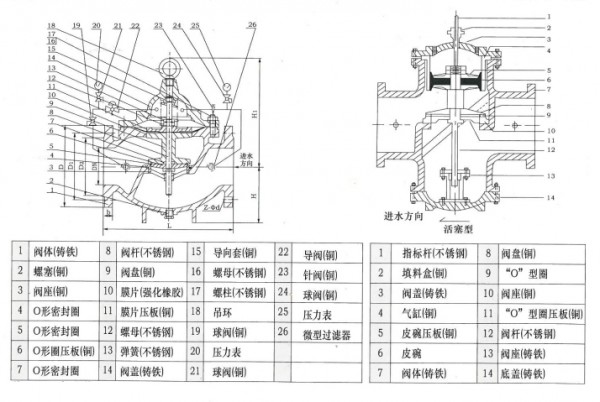

該閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成。導閥、針閥和壓力表等用導管與主閥相連接，統稱為導管控制系統，如下圖所示。

工作原理：

進口壓力P1通過導管和針閥23(參看結構圖)進入主閥的控制室，并建立向下的壓力P3。出口壓力P2也通過導管作用在導閥22的隔膜下并與導閥的調節彈簧相對抗。當下游壓力超過導閥彈簧設計定值時，導閥開始關閉，控制室內的水排泄量減小，控制室內壓力P3增大，則主閥盤壓向閥座，減壓閥減壓。一旦下游壓力P2低于導閥彈簧設定值時，導閥又開啟，控制室內的壓力水將通過導閥22、球閥19排泄到下游。由干針閥開度小，所以排泄速度大于入口補水速度，因此控制室內的壓力P3減小，一直作用在主閥盤9下面的入口壓力P1將主閥盤托起，從而減壓閥開度增大，下游壓力回升。當調節導閥調節螺釘狀態，使主閥控制室的排泄流量等于補水流量時，主閥口開度不變，下游壓力保持穩定。

安裝和調節：

主閥最佳的安裝方式是水平安裝在管線上，閥蓋朝上，立式安裝方式也可達到使用功能。安裝前要徹底清除管道內的雜物。要注意主閥體外水流標示箭頭，遵循方向安裝。安裝后應確保沒有管路應力作用在閥體及閥內部件上。
主閥前要裝一只閘閥和一只過濾濾器，主閥后也要裝一只閘閥，以便于維修。
導閥與導管控制系統已于出廠前裝配和調整完畢，如導閥出廠設定壓力值不適合現場要求，可通過擰緊或放松導閥上端螺釘來調節，順時針擰動螺釘為增加出口壓力，逆時針擰動螺釘為減小出口壓力，調節完后擰緊鎖緊螺母。
主閥上的微型過濾器26要定期清洗。
通水前必須徹底沖洗管路系統。
對重要給水管路應安裝旁通閥。
