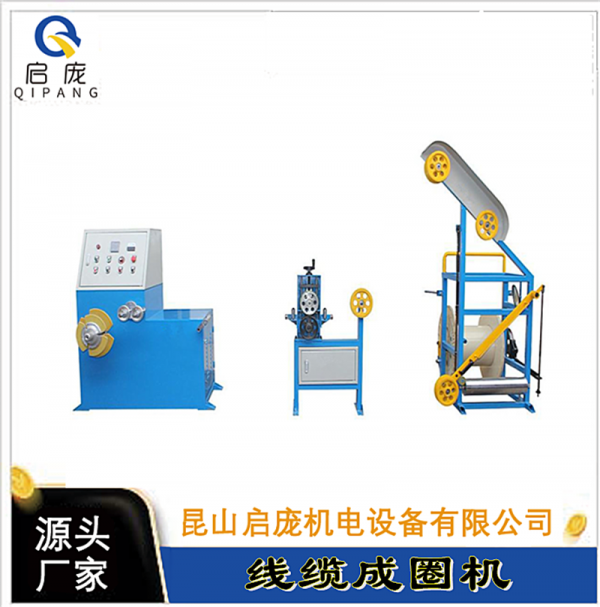

成圈機組主要由儲線式自動漲力控制放線架、計米裝置和高速電線成圈主機三部分組成。
1、成圈機組放線部分——儲線式自動漲力控制放線架
儲線式自動漲力控制放線架，采用杠桿式上盤裝置，可快速更換線盤，放線速度與主機完全同步。
2、成圈機組計米部分——計米裝置
計米輪采用半米輪裝置，壓輪采用涂膠輪。計米輪與壓線輪采用單向軸承，線材只能前行而不能后退。計米器采用電子式數顯計米裝置，方便用戶設置計米輪周長，達到用戶成卷打盤計米長度之目的。
3、成圈機組主機
1)采用漲力滑移式排線裝置，排線層繞速度快。
2)排線漲力靠線材自漲力，可保證排線節距不受線徑大小的影響，使線材平行排列形成層繞式卷繞收卷。
3)采用變頻控制軟啟動與自動剎車技術，在變頻器內設定一個加速時間，開機時避免加速過快把線材拉細。開機時有升速時間、正常卷繞電線時間、及降速時間，待計米數值到達設定每盤米數時，變頻器有自動剎車功能，主機啟動聯動剎車功能，使電機停止運轉。
