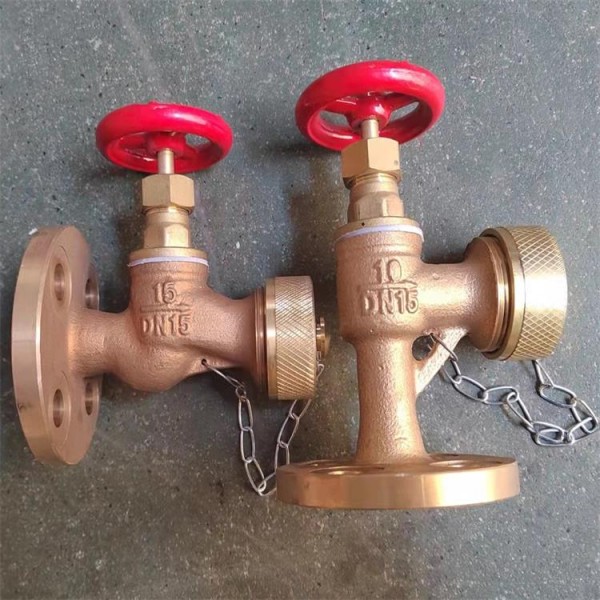

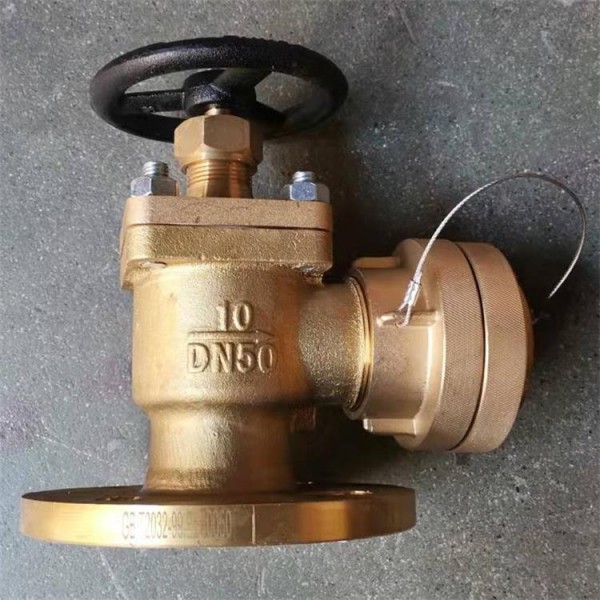

船用法蘭消火栓
型號：GB/T2032-1993
型式：A、AS、B、BS型
公稱壓力：1.0MPa
工作壓力：3.0MPa
公稱通徑：DN40、DN50、DN65
適用介質：淡水、海水
連接形式：法蘭
主要材質：閥體、閥蓋、閥盤為鑄錫青銅、
鑄硅黃銅ZcuSn10Zn2或ZcuSn16Si4，
閥桿為鋁青銅CuAl9Mn2
旋啟式止回閥適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路，
旋啟式止回閥適用與較大口徑的場合。根據閥瓣的數目可分為單瓣旋啟式、
雙瓣旋啟式及多瓣旋啟式三種。
單瓣旋啟式止回閥一般使用與中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，
為減小水錘壓力，較好采用能減小水錘壓力的緩閉止回閥。旋啟式止回閥適用與大中口徑管路。
對夾雙瓣旋啟式止回閥結構小、重量輕，是一種較快的止回閥；多瓣旋啟式止回閥適用與大口徑管路.
船用日標16K組合閥蓋式青銅升降式止回閥
型號：JIS F7417 JIS F7418
公稱壓力：PN5K、PN16K
公稱通徑：DN15-DN40
主要零部件材質：閥體、閥蓋、閥盤為ZCuSn5Pb5Zn5，墊片為非石棉
升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，
其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，
介質回流導致閥瓣回落到閥座上，并切斷流動。
根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。
像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，
因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少
日標青銅旋啟式止回閥JIS F7371
公稱壓力：PN5K、PN10K
公稱通徑：DN25-DN80
主要零部件材質：閥體、閥蓋、閥盤為ZCuSn5Pb5Zn5
旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。
為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，
并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、
或者采用合成覆蓋面，這取決于使用性能的要求。
旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。
日標青升降式止回閥JIS F7356
公稱壓力：PN5K
公稱通徑：DN25、DN32、DN40
主要零部件材質：閥體、閥蓋、閥盤為ZCuSn5Pb5Zn5，墊片為非石棉
