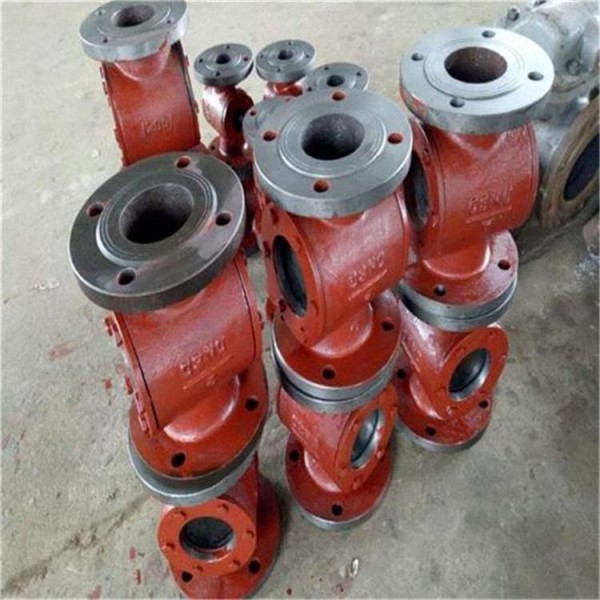

1：船用液流觀察器

型號：CB/T 4316-2013（原422）

型式：J、JS、T、TS型

公稱壓力：J、JS型0.25、0.4MPa

          T、TS型0.1MPa

公稱通徑：DN25-DN200

適用介質：水、油類

法蘭連接尺寸：

J型——法蘭連接尺寸按GB 569的鏡式液流觀察器;

JS型——法蘭連接尺寸按GB 2501鏡式液流觀察器；

T型——法蘭連接尺寸按GB 569筒式液流觀察器；

TS型——法蘭連接尺寸按GB 2501筒式液流觀察器；

主要材質：液流觀察器的本體材料為HT 200，

透明板材料為普通玻璃或蹦硅玻璃，

透明管材料為有機玻璃，

螺紋蓋材料為ZQSn10-2，

蓋板材料為Q235-A

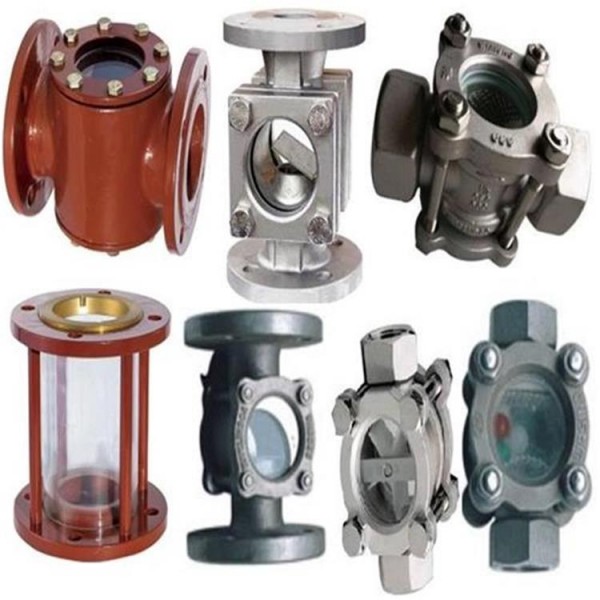

2：雙壓直通視鏡 觀察孔閥

型號：SG-ZT

連接型式：螺紋式、焊接式、法蘭式

公稱壓力：0.6、1.0、1.6、2.5、4.0MPa

公稱通徑：DN6-DN300

適用介質：水、油、氣體及酸堿性液體

適用溫度；-30℃-200℃，可增至450℃

標準；國標、德標、美標、日標、英標

材質；碳鋼、不銹鋼及其他

觀察方式；葉輪、浮球、擺板、交流、刻度、帶燈、刮板、噴嘴

本公司供應以下產(chǎn)品：

法蘭雙壓直通視鏡、 凸耳式法蘭單壓直通視鏡（日標體）、

法蘭單壓直通視鏡、 鑄造法蘭雙壓直通視鏡（德標體）

鑄造法蘭雙壓直通視鏡（美標體）、 保溫夾套直通視鏡 、

襯膠視鏡 、 帶射燈直通視鏡、 帶防爆燈直通視鏡、

單壓角通視鏡、雙壓角通視鏡 、三通視鏡、四通視鏡、

雙層玻璃視鏡、偏心葉輪視鏡、法蘭框式視鏡、刮板直通視鏡、

半球形浮球直通視鏡、承插焊直通視鏡、對焊直通視鏡、

焊制螺紋單壓直通視鏡、凸耳式螺紋單壓直通視鏡、

鑄造螺紋直通視鏡、燒結螺紋直通視鏡、螺紋直通視鏡、

偏心葉輪螺紋直通視鏡、單面螺紋直通視鏡、半球形浮球視鏡、

半球形葉輪視鏡等國標、德標、美標、日標視鏡

3：船用浮動式可視流量表

型號：DIN

型式：浮動式

公稱壓力：1.0、2.5MPa

公稱通徑：DN15-DN50

適用介質：水、油、氣體

連接標準：法蘭、螺紋

主要材質：碳鋼、不銹鋼及其他
