點擊圖片查看大圖

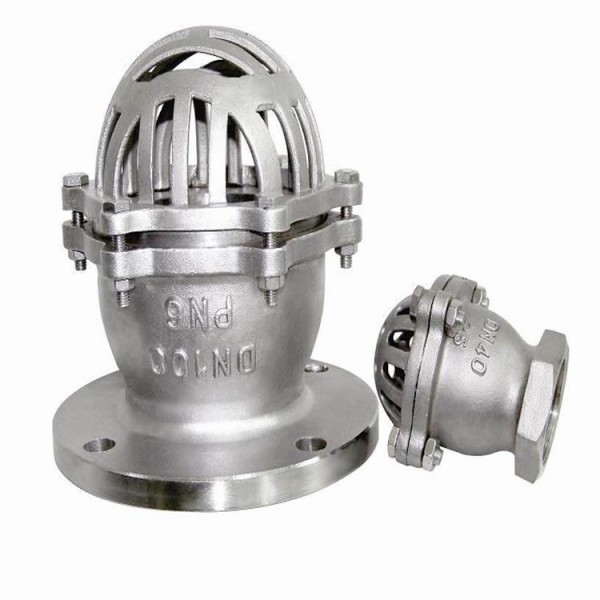

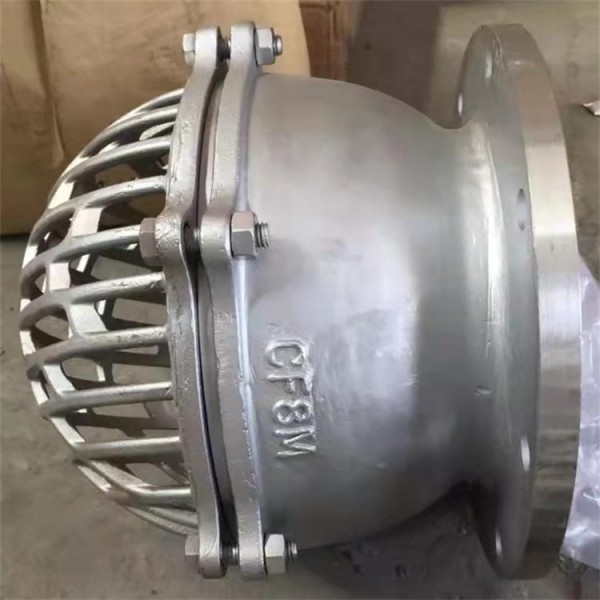

船用法蘭底閥
型號：H42W
公稱壓力：1.0MPa
公稱通徑：DN15-DN350
適用介質：淡水、海水
底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端，
限制水泵管內液體返回水源,起著只進不出的功能。
閥蓋上有很多個進水口和加強筋,起到了不易堵塞，主要應用在
抽水的管路上。
水道和支承的作用.口徑有單瓣、雙瓣、多瓣型，
有法蘭連接和螺紋連接。
其他名稱：內螺紋升降式底閥---井底閥、吸水閥、濾水閥、蓮蓬頭；
升降式底閥--法蘭井底閥；旋啟式底閥--法蘭旋啟式井底閥
旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，
因此通過閥門的壓力降相對較小。
升降式止回閥的閥瓣坐落位于閥體上閥座密封面上。
此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，
流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，
并切斷流動。
止回閥包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構，
還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。
為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，
以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。
閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，
這取決于使用性能的要求。
板式止回閥CB/T3819-1999
公稱壓力：1.0 Mpa
適用介質：海水、淡水
公稱通徑：DN50- DN500
主要零部材質：閥體為青銅QA19-2，閥盤為青銅ZQAl9-2
對于不可壓縮性流體用止回閥選擇時首先要對所需要的關閉速度進行評估，
第二步是選擇可能滿足所需要的關閉速度的止回閥的類型；
對于可壓縮性流體用止回閥選擇時可以根據不可壓縮性流體用止回閥的類似方法來進行選擇，
如果介質流動范疇很大，則用于可壓縮性流體的止回閥可使用一減速裝置，
如果介質流連續不段地快速停止和啟動，如壓縮機的出口那樣，則使用升降式止回閥。
對夾式蝶形止回閥DH77X-16
公稱壓力：1.0、1.6MPa
試驗壓力：殼體1.5、2.4Mpa
密封1.1、1.76MPa
公稱通徑：DN50-DN700
適用介質:淡水、污水、空氣、蒸汽、食品、藥品、各種油類、酸類等
適用溫度：-15~150℃
對夾蝶式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，
又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，
