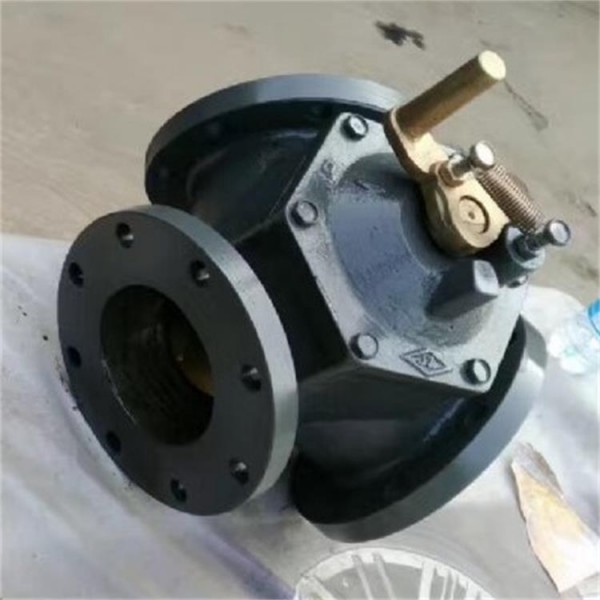

船用排污閥鑄鐵Y型三通換向閥Q42F-Y-258
公稱壓力：1.0~4.0MPa
公稱通徑：DN15~DN300
三通換向閥基本都包括閥體、閥板座、閥板、氣缸，閥體由閥板座分成
A、B、C三個與外界相通的空腔，在閥體和閥板座之間裝有密封材料，
B、在空腔中的閥板通過連接軸與氣缸相連，通過改變閥板位置，
改變管路中氣體的流動方向；因為經過蓄熱體的換熱，所以換向閥的工作溫度較低，
對換向閥的材料無特殊的要求。
但因為連續式生產的要求，需要換向閥克服煙氣中的粉塵磨損，以及腐蝕性的影響，
機械部分需要保證部件頻繁的開關造成的磨損，已經要求較高的可靠性和工作壽命。
三通換向閥工作原理
蓄熱式三通換向閥：通過換向閥一定的時間間隔內實現空氣(或燃料氣)與煙氣的頻繁切換，
實現蓄熱體對煙氣余熱的極限回收。是蓄熱式燃燒系統中的關鍵設備之一。
因受閥座的限制，所以在安裝時也有要求，首先不可裝反，
其次，如設計需立式安裝的不能水平安裝。
否則會受里面舌盤自重的影響而開啟不便或關閉不嚴。
立式防浪閥CB/T3476-92、可閉立式防浪閥CB/T3477-92
型式：直通/直角（A、AS、B、BS）型
公稱壓力：0.1 MPa
公稱通徑：DN50- DN150
適用介質：海水、淡水、污水
主要零部材質：閥體、閥蓋為鑄鋼ZG230-450或鑄錫青銅ZcuSn10Zn2，
閥盤為鋁青銅CuAl9Mn2，壓板材料為錫黃銅HSn62-1
船用防浪閥的原理其實也是單向止回的，一般里面是帶有彈簧的舌盤，
在正常時處于關閉，順向流體可以打開舌盤。開啟閥門，逆向流體無法打開舌盤。
因受閥座的限制，所以在安裝時也有要求，首先不可裝反，
其次，如設計需立式安裝的不能水平安裝。
